Wallbox 22 kW · Gniazdo 230 V · OCPP
ZESTAW STAGEV
PRO
Stacja klasy biznesowej dla firm, flot i instalacji wielostanowiskowych – z protokołem OCPP 1.6, dynamicznym zarządzaniem mocą i dopuszczeniem UDT do pracy jako stacja ogólnodostępna. Gniazdo Type 2 dobierasz pod własny kabel, a dodatkowo masz wbudowane gniazdo 230 V.
- 22 kW, 3 fazy
- Gniazdo Type 2 (bez kabla)
- OCPP 1.6 + DLM
- Dopuszczenie UDT
Klasa biznesowa
Ładowanie
22 kW mocy, kabel dobrany do stanowiska
Wallbox pracuje w oparciu o zasilanie 230/400 V AC oraz prąd do 32 A na fazę, oddając pojazdowi do 22 kW przy pełnym wykorzystaniu trójfazowej instalacji elektrycznej. Ta wersja stacji ma gniazdo Type 2 zamiast zintegrowanego przewodu – przy instalacjach flotowych czy wielostanowiskowych to wygodne rozwiązanie, bo pozwala dobrać długość i typ kabla osobno do każdego stanowiska. Wbudowany RCD 6 mA DC pilnuje bezpieczeństwa niezależnie od wybranego kabla.
- 22 kW (3 × 32 A), instalacja 3-fazowa
- Gniazdo Type 2 – bez kabla w zestawie
- Zabezpieczenie RCD 6 mA DC @ 30 mA AC
Wygoda
Dodatkowe gniazdo na stanowisku
Obok gniazda Type 2 stacja ma wbudowane, w pełni gotowe do użycia gniazdo 230 V, niezależne od obwodu ładowania pojazdu. To wygodne rozwiązanie na parkingu czy przy zapleczu technicznym – pozwala podłączyć elektronarzędzia, sprzęt porządkowy czy oświetlenie serwisowe bez prowadzenia osobnego zasilania.
- Gniazdo 230 V wbudowane w obudowę
- Niezależne od obwodu ładowania pojazdu
Zarządzanie
Gotowa na flotę i sieć stacji
STAGEV PRO obsługuje protokół OCPP 1.6, dzięki czemu stację można podłączyć do zewnętrznego systemu zarządzania ładowaniem (CPO) – zdalnie monitorować stan stanowisk, ustawiać taryfy i rozliczać sesje. Funkcja DLM rozdziela dostępną moc pomiędzy kilka stanowisk podłączonych do tej samej instalacji, tak aby nie przekroczyć mocy przyłączeniowej budynku. Dopuszczenie UDT pozwala wykorzystać stację jako ogólnodostępną – np. na parkingu firmowym czy przy hotelu.
- OCPP 1.6 – integracja z systemem CPO
- DLM – dynamiczny przydział mocy między stanowiskami
- Dopuszczenie UDT – praca jako stacja ogólnodostępna
Dostęp
Odblokuj sesję, steruj z telefonu
Sesję ładowania odblokujesz zbliżeniowo kartą lub breloczkiem NFC/RFID, kodem QR albo PIN-em wprost na dotykowym ekranie TFT 4,3″. Aplikacja mobilna (Android, iOS, Web) i łączność Wi-Fi pozwalają uruchomić lub zatrzymać stację zdalnie. Funkcja PIN pozwala dodatkowo założyć do 149 subkont – każdy z własną historią sesji, co ułatwia rozliczanie floty niezależnie od integracji z systemem CPO.
- NFC/RFID, kod QR, kod PIN
- Wi-Fi + aplikacja (Android, iOS, Web)
- Do 149 subkont, każde z własną historią sesji i zużycia
Odporność
Zbudowana na zewnątrz
Obudowa IP65 / IK10 pracuje od −30 °C do +70 °C, więc stację można bezpiecznie montować na zewnątrz – na elewacji, w garażu, na parkingu czy na dedykowanym aluminiowym słupku wolnostojącym. Sygnalizacja zdjęcia pokrywy chroni przed nieautoryzowanym dostępem do elektroniki.
- Pyło- i wodoszczelność IP65, odporność na uderzenia IK10
- Zakres pracy −30 °C ÷ +70 °C
- Sygnalizacja próby zdjęcia pokrywy
Montaż
Słupek gotowy pod wiele stanowisk

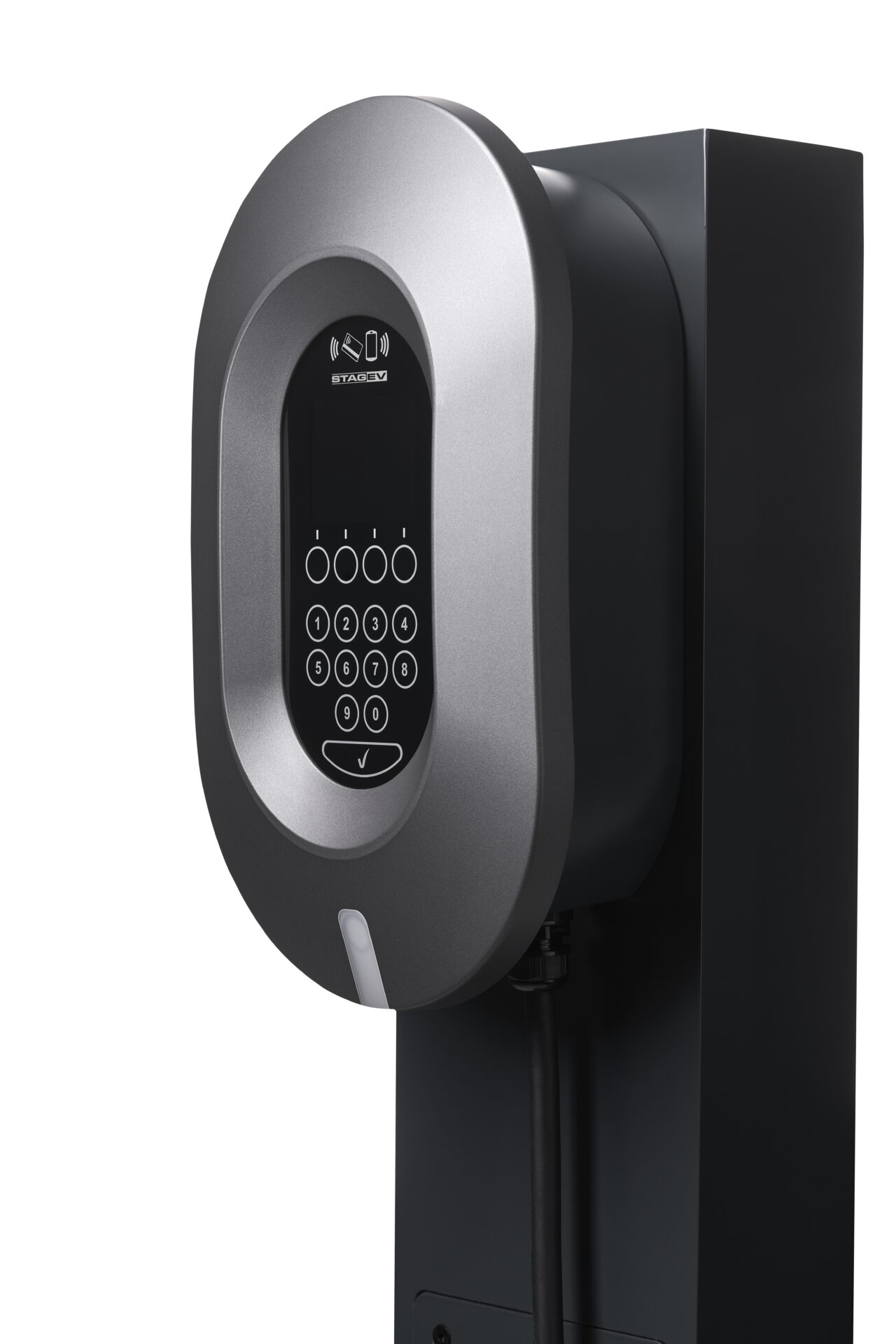

Do instalacji STAGEV PRO – szczególnie wielostanowiskowych – polecamy montaż na dedykowanym słupku STAG EV z wbudowanym gniazdem ładowania: WGM-SEV011 (pojedynczy) lub WGM-SEV021 (podwójny, duo – do dwóch ładowarek naraz). Słupki są aluminiowe, więc nie korodują i są lżejsze niż stalowe odpowiedniki, a mimo to zachowują wymaganą wytrzymałość.
- Rekomendowany słupek: WGM-SEV011 (pojedynczy) / WGM-SEV021 (duo)
- Aluminium – lżejsze i odporne na korozję
Jak to działa
Podłącz swój kabel i gotowe
Gniazdo Type 2 przyjmie Twój własny kabel – trzy kroki od wtyczki do ładowania.
Producent
Polska marka, jakość automotive
STAGEV to marka AC S.A. z Białegostoku – producenta znanego jako STAG, obecnego od 40 lat w ponad 60 krajach. Elektronika, firmware i aplikacja powstają we własnym Biurze Badań i Rozwoju, a nie jako przepakowany import.
- ISO 9001:2015
- ISO 14001:2015
- IATF 16949:2016
- IEC 61851-1 / 21-2
Konstrukcja jest modułowa – instalację opartą na PRO można w razie potrzeby rozbudować o kolejne funkcjonalności wymianą modułu elektronicznego, bez wymiany całego urządzenia. Wsparcie zapewnia ogólnopolska sieć certyfikowanych instalatorów STAGEV Point.
W realnych instalacjach
Specyfikacja
| Producent | AC STAG (STAGEV), AC S.A., Białystok |
|---|---|
| Model | STAGEV PRO (bez kabla ładującego, z gniazdem 230 V) |
| Moc ładowania | 22 kW (3 × 32 A) |
| Napięcie zasilania | 230/400 V AC, instalacja 3-fazowa |
| Złącze | Gniazdo Type 2 (bez kabla w zestawie) |
| Dodatkowe gniazdo AC | 230 V, wbudowane w obudowę |
| Rekomendowany słupek/akcesorium | WGM-SEV011 (pojedynczy) / WGM-SEV021 (podwójny, duo), aluminiowy |
| Protokół zarządzania | OCPP 1.6 |
| Zarządzanie mocą | DLM – dynamiczny przydział mocy między stanowiskami |
| Dopuszczenie | UDT – możliwość pracy jako stacja ogólnodostępna |
| Zastosowania | B2B – floty, parkingi firmowe, instalacje wielostanowiskowe |
| Odblokowanie sesji | NFC/RFID, kod QR, kod PIN (do 149 subkont) |
| Łączność / sterowanie | Wi-Fi · aplikacja mobilna (Android, iOS, Web) |
| Wyświetlacz | Dotykowy TFT 4,3″ |
| Zabezpieczenie różnicowoprądowe | RCD 6 mA DC @ 30 mA AC |
| Klasa szczelności / odporności | IP65 / IK10 |
| Zakres temperatury pracy | −30 °C ÷ +70 °C |
| Materiał / konstrukcja | PC/ABS, budowa modułowa, szyna TH do osprzętu |
| Wymiary (szer. × wys. × gł.) | ok. 23 × 39 × 12,5 cm |
| Kolorystyka | grafitowo-srebrna (dostępne inne warianty) |
| Zgodność z normami / dyrektywy | IEC 61851-1, IEC 61851-21-2 · LVD, EMC, RED, RoHS |
| Certyfikaty producenta | ISO 9001:2015, ISO 14001:2015, IATF 16949:2016 |
Montaż wyłącznie przez uprawnionego elektryka. Ten wariant nie zawiera kabla ładującego – do ładowania potrzebny jest słupek z gniazdem (rekomendowane: WGM-SEV011 lub WGM-SEV021) lub własny kabel z wtyczką odpowiednią do pojazdu. STAGEV PRO dostępny również w wariancie ze zintegrowanym przewodem oraz bez dodatkowego gniazda 230 V.
Gotowy na stację klasy biznesowej?
Zestaw PRO z OCPP, DLM i dopuszczeniem UDT – zbuduj stanowisko gotowe na flotę.
