Licznik energii · 3 fazy · 63 A
LICZNIK ENERGII

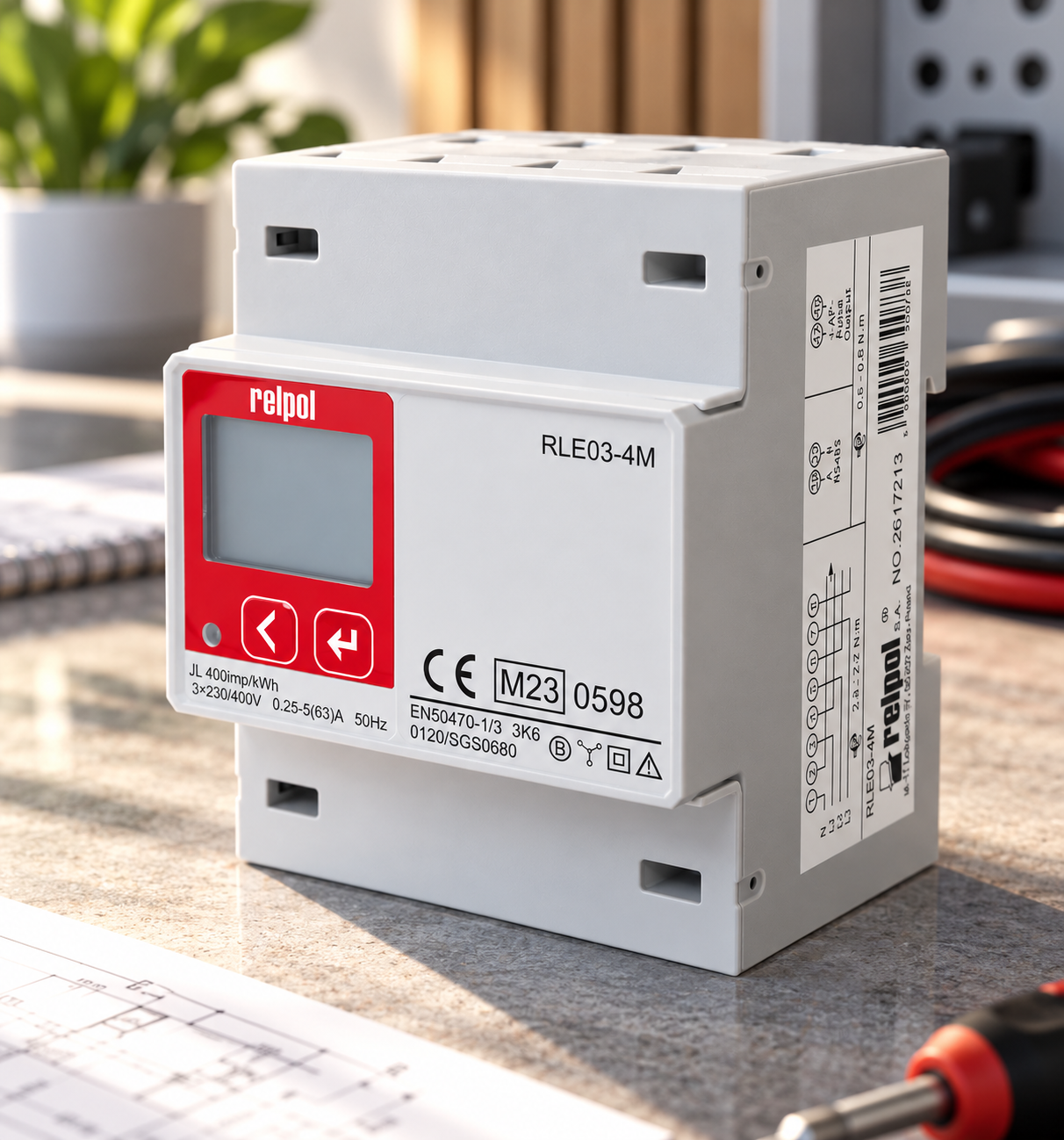

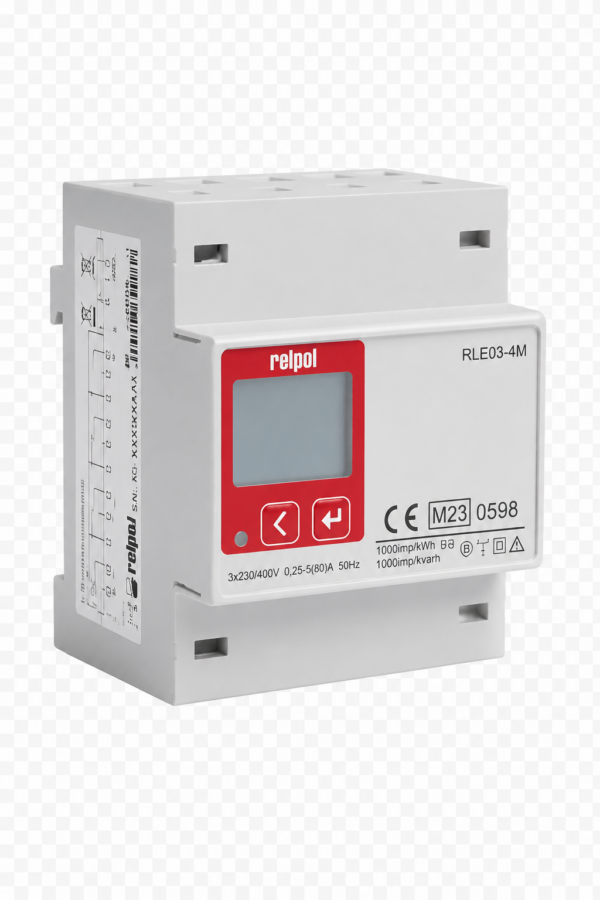

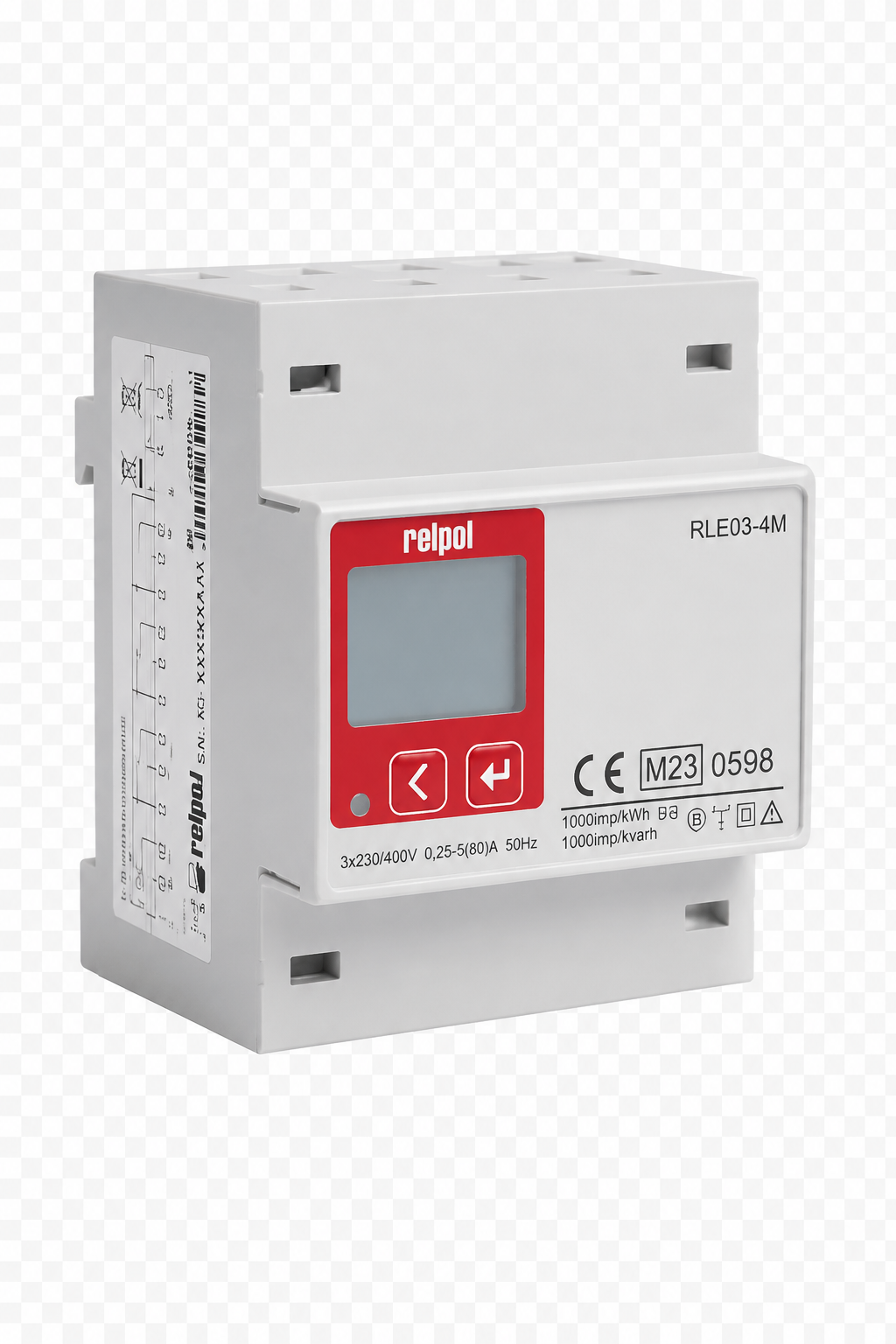

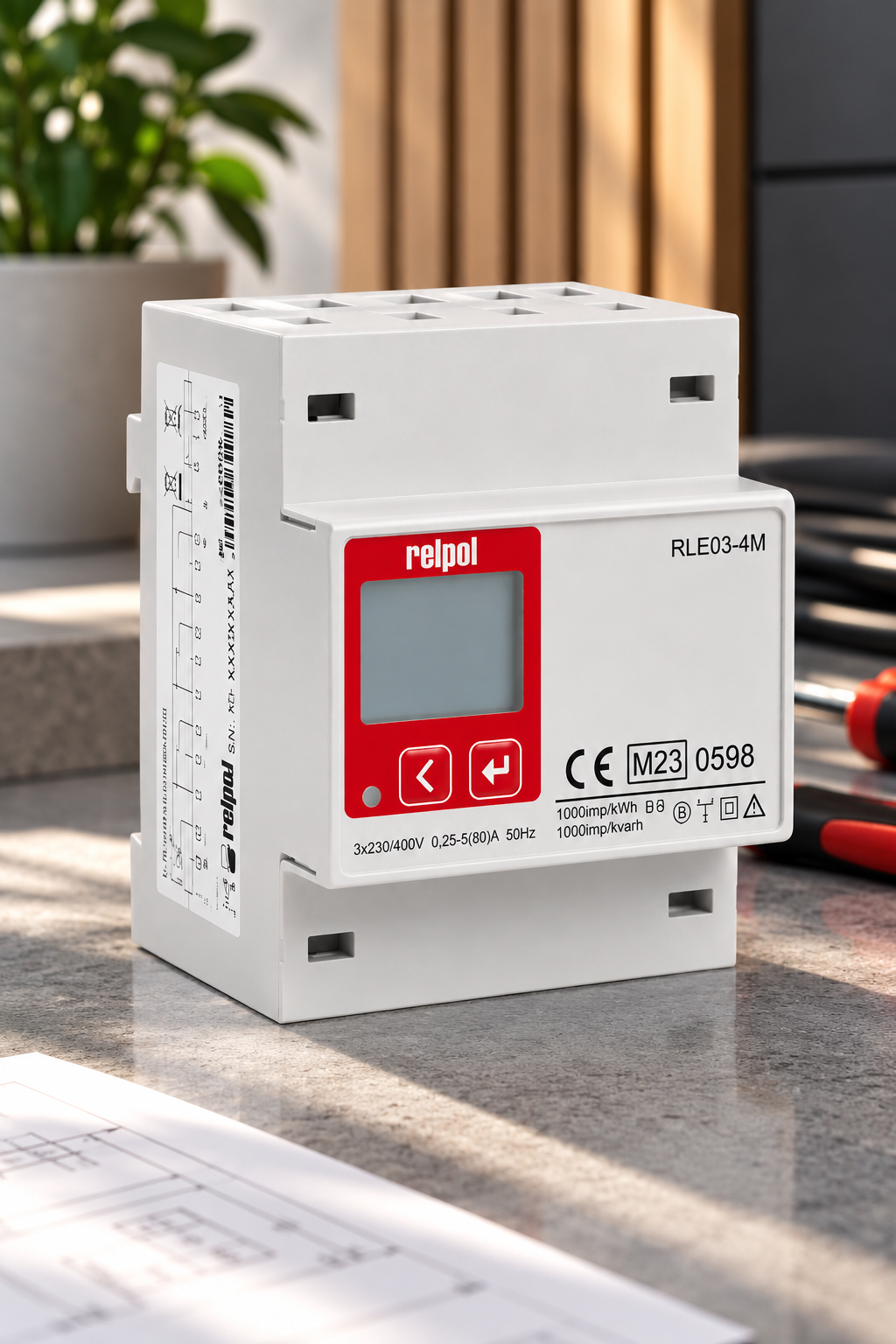

RELPOL RLE03-4M
Trójfazowy licznik energii z pomiarem bezpośrednim do 63 A, certyfikacją MID, wyświetlaczem LCD i odczytem przez RS-485. Montaż na szynie 35 mm w rozdzielnicy. Certyfikowany pomiar do rozliczania zużycia energii, także przy stacjach ładowania STAGEV.
- 63 A bezpośrednio
- MID (B+D)
- RS-485 Modbus
- Szyna 35 mm
Certyfikat MID
Pomiar i rozliczenia
Dokładny pomiar do 63 A, z certyfikatem MID
RLE03-4M mierzy energię w sieci 3-fazowej 3(N)~ 400/230 V bezpośrednio, do 63 A, bez przekładników prądowych. Rejestruje energię czynną i bierną w obu kierunkach (pobór i oddawanie), co przydaje się także w instalacjach z fotowoltaiką. Ma certyfikację MID (moduł B+D), spełnia normę EN 50470 i klasę dokładności B, dlatego nadaje się do rozliczania zużycia energii – tam, gdzie wbudowany pomiar stacji ładowania (bez certyfikatu) nie wystarcza.
- Pomiar bezpośredni do 63 A, bez przekładników
- Energia czynna i bierna, pobór i oddawanie, 4 kwadranty
- Napięcie, prąd, moc, współczynnik mocy, częstotliwość
- MID (moduł B+D), EN 50470, klasa dokładności B
Komunikacja
Odczyt na miejscu i zdalnie
Duży, czytelny wyświetlacz LCD pokazuje energię i parametry sieci. Zdalnie licznik odczytasz przez RS-485 (Modbus RTU, do 9600 bps), a wyjście impulsowe energii czynnej (1600 imp/kWh) pozwala podłączyć sterownik PLC lub system zbierania danych. Port RS-485 jest izolowany od wnętrza licznika i ma zabezpieczenie przeciwprzepięciowe.
- Wyświetlacz LCD z przyciskami do przełączania ekranów
- RS-485: Modbus RTU lub DL/T645, do 9600 bps
- Wyjście impulsowe energii czynnej, 1600 imp/kWh
Montaż
Na szynie 35 mm, w rozdzielnicy

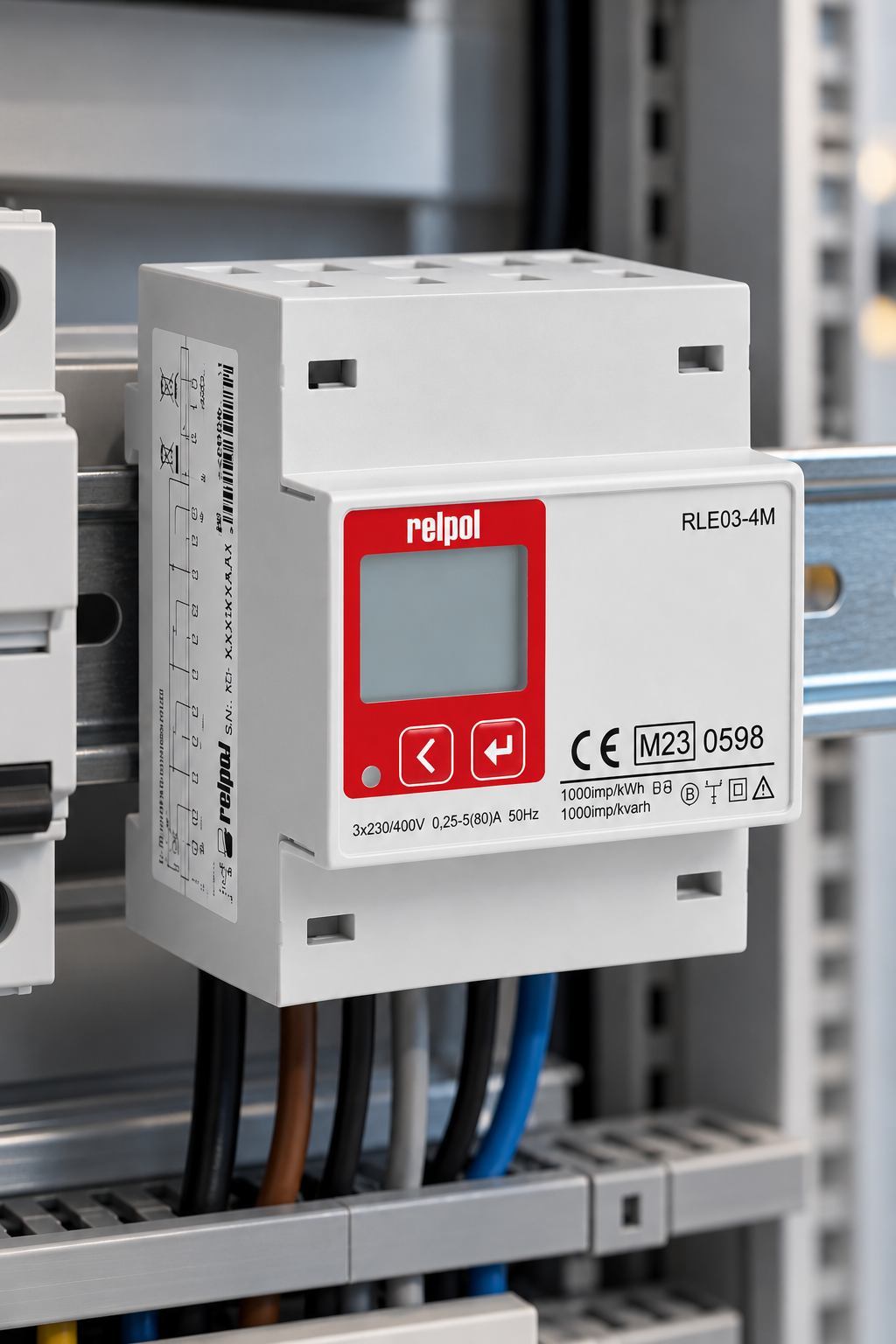

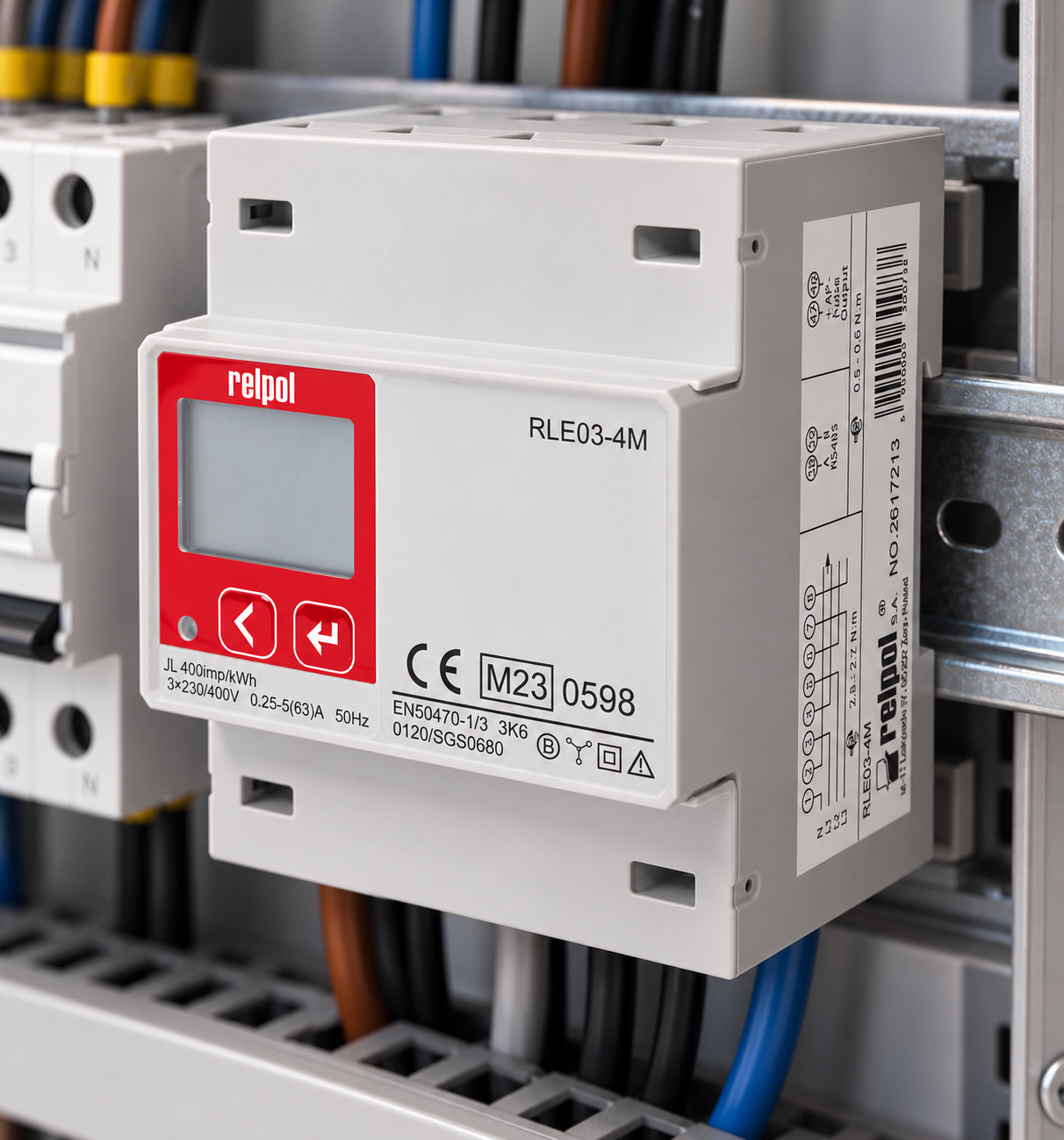

Licznik ma modułową obudowę o szerokości 72 mm (90 × 72 × 63 mm) i zatrzaskuje się na szynie 35 mm wg EN 60715, w pozycji pionowej. Obudowa z ABS jest niepalna i odporna na uderzenia, a zakres pracy to −25 °C ÷ +55 °C. Montaż powinna wykonać osoba znająca zasady instalacji elektrycznych. W instalacji ze stacjami STAGEV PRO, które obsługują licznik energii na szynie TH, zapewnia certyfikowany pomiar do rozliczeń.
- Szyna 35 mm (EN 60715), szerokość 72 mm
- Obudowa ABS, niepalna
- Zakres pracy −25 °C ÷ +55 °C
- Do stacji STAGEV PRO z obsługą licznika na szynie TH
Producent
RELPOL S.A. – polska aparatura elektryczna
Licznik RLE03-4M produkuje RELPOL S.A. z Żar, polski producent aparatury elektrycznej. W ofercie STAGEV jest uzupełnieniem instalacji ładowania, gdy potrzebny jest certyfikowany pomiar zużycia energii.
- MID (moduł B+D)
- EN 50470
- Dyrektywa EMC 2014/30/EU
- RoHS
Dodaj licznik do swojej instalacji
Certyfikowany pomiar do rozliczeń, montaż na szynie w rozdzielnicy.
